FieldCat¶

목적

Graph Field Catalog의 속성을 정의

주요 단계¶

[ 첨부 ABAP SOURCE ( SET_CHART_FCAT ) ]

METHOD SET_CHART_FCAT.

    DATA : LS_FCAT TYPE /U4A/CL_UO99988=>TY_FCAT.

    --------------------------------------------------------------------

    REFRESH ET_FCAT.

    LS_FCAT-VALUEFIELD      = 'WEK01'.     "필드명
    LS_FCAT-TYPE            = 'column'.    "필드타입("column", "step" "line", "smoothedLine")
    LS_FCAT-LINEALPHA       = '1'.         "막대 테두리 색상 투명도(0~1 소숫점 허용가능).
    LS_FCAT-LINECOLOR       = '#40E0C0'.   "막대 테두리 색상.
    LS_FCAT-LINETHICKNESS   = '5'.         "라인 두께
    LS_FCAT-BULLET          = 'round'.     "표 시점 type("none", "round", "square", "triangleUp", "triangleDown", "bubble", "custom).
    LS_FCAT-BULLETSIZE      = '10'.        "표시점 크기
    LS_FCAT-BULLETCOLOR     = '#40E0C0'.   "표시점 색상
    LS_FCAT-LABELPOSITION   = 'right'.     "라벨 위치.("bottom", "top", "right", "left", "inside", "middle)
    LS_FCAT-SHOWVALUETEXT   = 'X'.         "막대의 값 TEXT 보일지 여부('X' = 값을 표현함)
    LS_FCAT-FONTSIZE        = '15'.        "TEXT FONT크기(숫자)
    LS_FCAT-COLOR           = '#40E0C0'.   "라벨 색상.
    LS_FCAT-AXISVALUEFIELD  = 'WEK02'.     "AXIS를 사용할 다른 VALUEFIELD명.

    APPEND LS_FCAT TO ET_FCAT.
    CLEAR LS_FCAT.

ENDMETHOD .

PROPERTIES	MEAN
VALUEFIELD	Field 명
OPENFIELD	Low값 Field 명
TYPE	Field Type("column", "step", "line", "smoothedline")
TITLE	Field Desc
BALLOONTEXT	말풍선 Text
FILLCOLORS	막대 내부 색상
FILLALPHAS	막대 내부 색상 투명도 (0~1 소숫점 허용가능)
LINEALPHA	막대 테두리 색상 투명도 (0~1 소숫점 허용가능)
LINECOLOR	막대 테두리 색상
LINETHICKNESS	라인 두께
BULLET	표시점 type("none", "round", "square", "triangleUp", "triangleDown", "bubble", "custom")
BULLETSIZE	표시점 크기
BULLETCOLOR	표시점 색상
BULLETBORDERCOLOR	표시점 테두리 색상
BULLETBORDERALPHA	표시점 테두리 투명도
BULLETBORDERTHICKNESS	표시점 테두리 두께
DASHLENGTH	라인 점선(숫자가 클수록 점선 간격이 길어짐)
DASHLENGTHFIELD	라인 점건 바인딩 필드
COLOR	라벨 색상
LABELCOLORFIELD	라벨 색상 바인딩 필드
LABELPOSITION	라벨 위치.("bottom", "top", "right", "left", "inside", "middle)
LABELTEXT	라벨 Text(폐기처리됨 -> ShowValueText 필드 사용)
FONTSIZE	Text Font크기 (숫자)
AXISVALUEFIELD	Axis를 사용할 다른 ValueField명
LINECOLORFIELD	막대 테두리 색상 바인딩 필드
ALPHAFIELD	색상 투명도 바인딩 필드
CORNERRADIUSTOP	라운드 설정값(숫자)
TOPRADIUS	막대 원통으로 처리 값 - Chart의 Angle, Depth3D Property를 설정해야 적용 됨
SHOWVALUETEXT	막대의 값 Text 보일지 여부('X' = 값을 표현함)
HIDEBALLOON	말풍선 표시여부 ('X' = 말풍선 비활성)
DISCONNERCT	Category에 Graph 값이 없는 경우 표현 안함 여부('X' = 표현안함)
LABELTEXTFIELD	라벨 바인딩 필드
BULLETFIELD	표시점 Type 바인딩 필드
BULLETSIZEFIELD	표시점 크기 바인딩 필드
COLORFIELD	색상 바인딩 필드
FIXEDCOLUMNWIDTH	막대 두께 값(숫자)
HIDEBULLETSCOUNT	비활성처리 표시점 숫자(차트에 보여지는 표시점이 입력 숫자를 초과하면 비활성 처리됨)
LABELOFFSET	라벨 여백
LABELROTATION	라벨 기울기
LEGENDCOLOR	범례 색상
LEGENDALPHA	범례 색상 투명도
MARKERTYPE	범례 타입(square, circle, diamond, triangleUp, triangleDown, triangleLeft, triangleRight, bubble, line, none)
SHOWHANDONHOVER	막대(선에) 마우스를 갖다 대는 경우 마우스 아이콘이 손모양으로 변경할지 여부('X' = 손모양)
DESWITCHABLE	범례 아이콘 선택 가능 ('X' = 선택 불가능 처리)
INVISIBLEINLEGEND	범례 아이콘 비활성 여부 ('X' = 비활성 )
XFIELD	x 차트 전용 X축 바인딩 필드
YFIELD	x 차트 전용 Y축 바인딩 필드

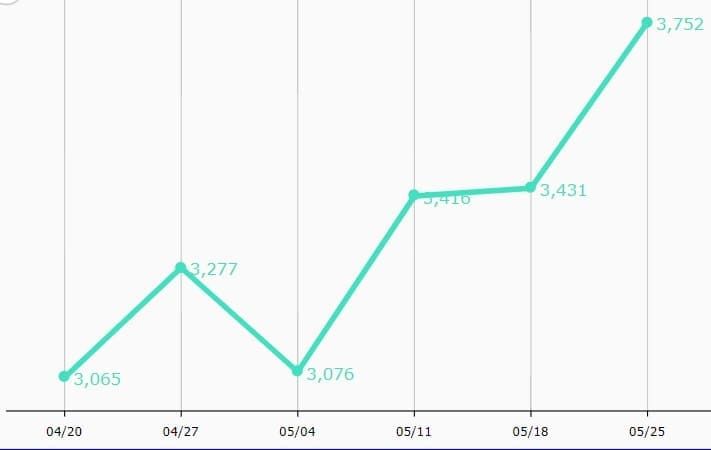

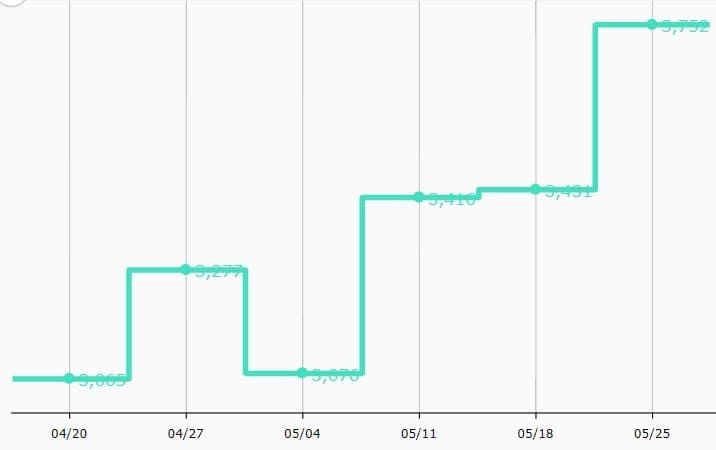

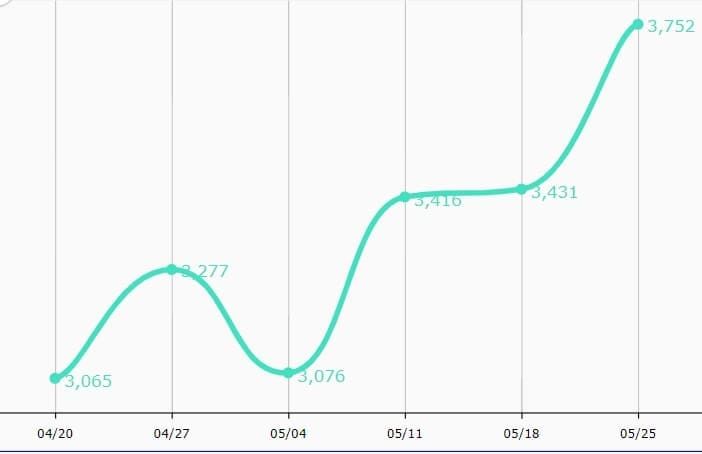

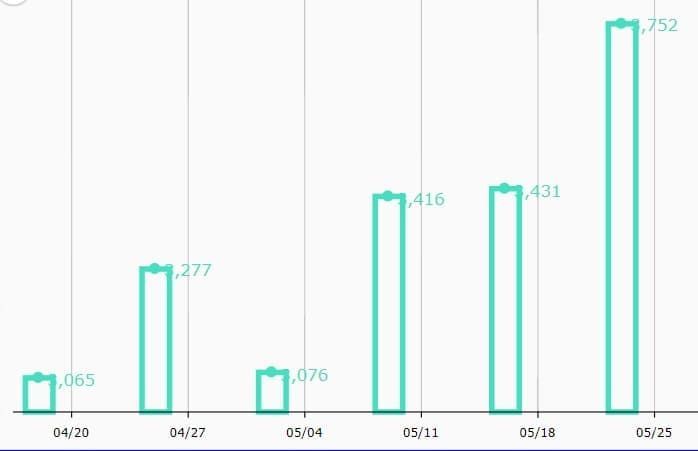

1. AmSerialChartComposite FieldCat - Type.¶

2. AmSerialChartComposite FieldCat - Bullet.¶

3. AmSerialChartComposite FieldCat - Legend¶

3.1 Marker Type 옵션¶

다음과 같은 Marker Type을 설정할 수 있다.

< square, circle, diamond, triangleUp, triangleDown >

<사진 1> square, circle, diamond, triangleUp, triangleDown Marker 예시

다음과 같은 추가 Marker Type도 설정할 수 있다.

< triangleLeft, triangleRight, bubble, line, none >

<사진 2> triangleLeft, triangleRight, bubble, line, none Marker 예시

3.2 Legend 설정 가능 속성¶

범례(Icon)에 대해 다음 항목을 설정할 수 있다.

LegendColor : Icon 색상
MarkerType : Icon 모양
LegendAlpha : Icon 투명도
Deswitchable : 선택 가능 여부
InvisibleInLegend : 범례 표시 여부
Title(Text) : 범례 텍스트 설정

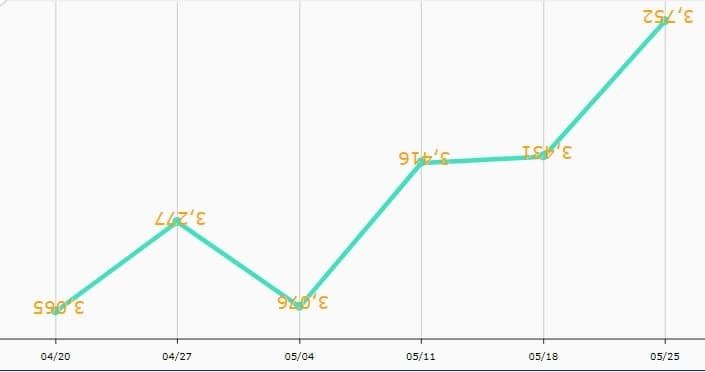

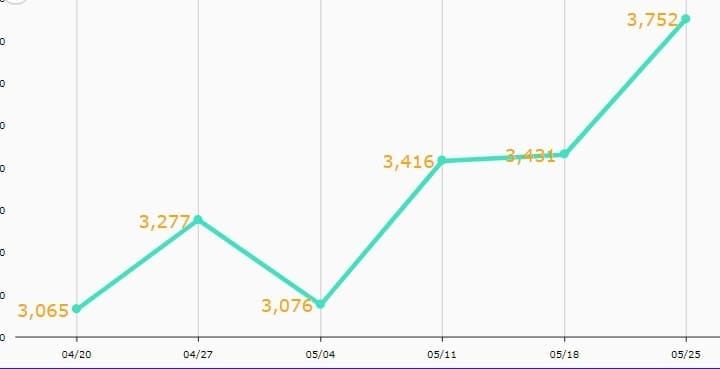

4. AmSerialChartComposite FieldCat - Label.¶

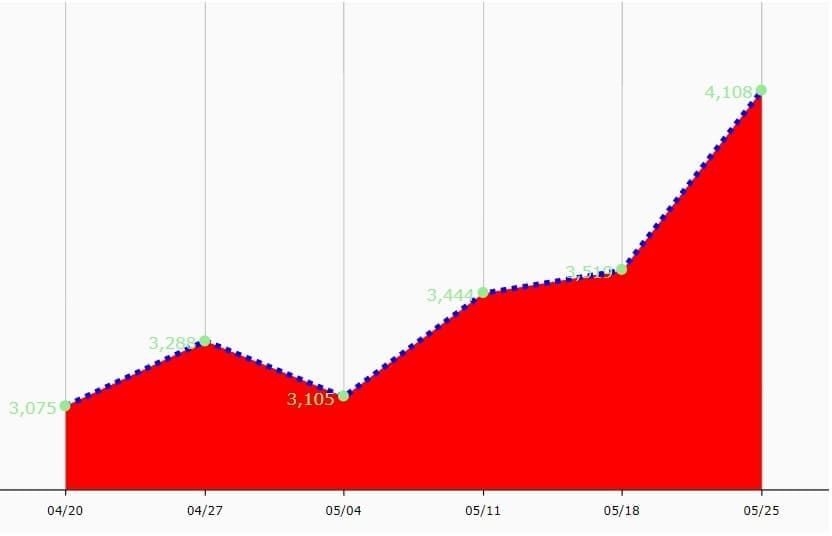

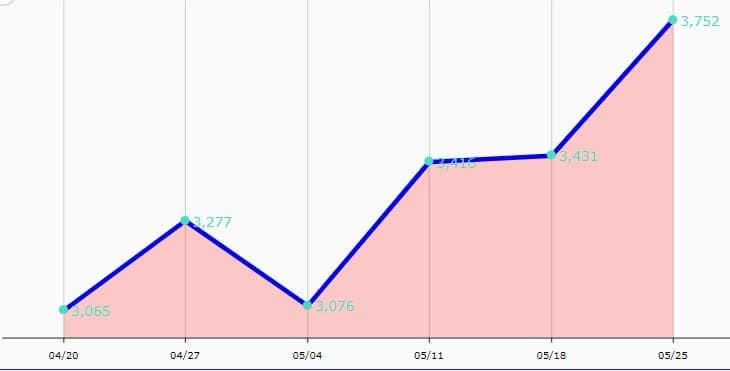

5. AmSerialChartComposite FieldCat - Fill.¶

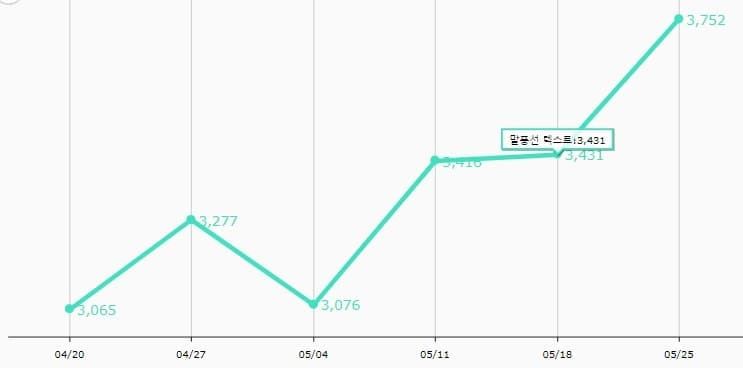

6. AmSerialChartComposite FieldCat - Ballon.¶

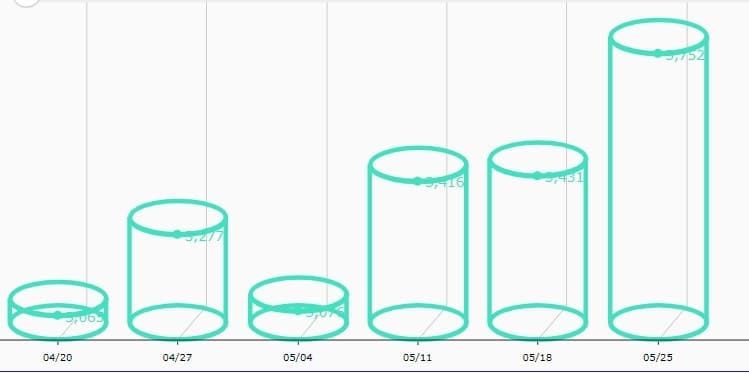

7. AmSerialChartComposite FieldCat - TopRadius.¶

8. AmSerialChartComposite FieldCat - Binding Field.¶

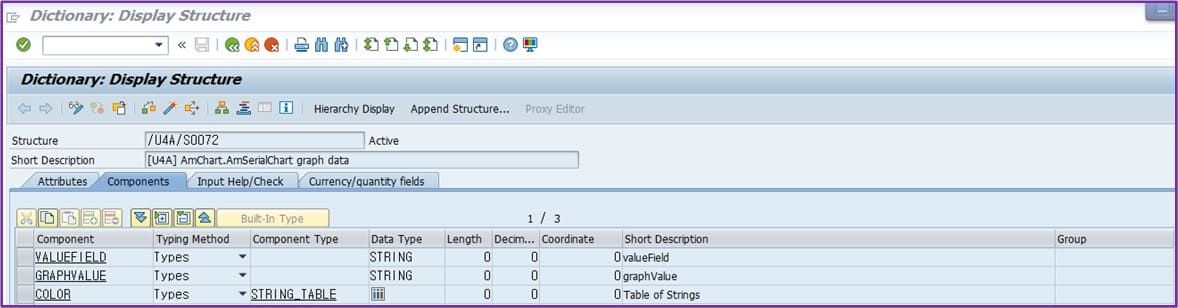

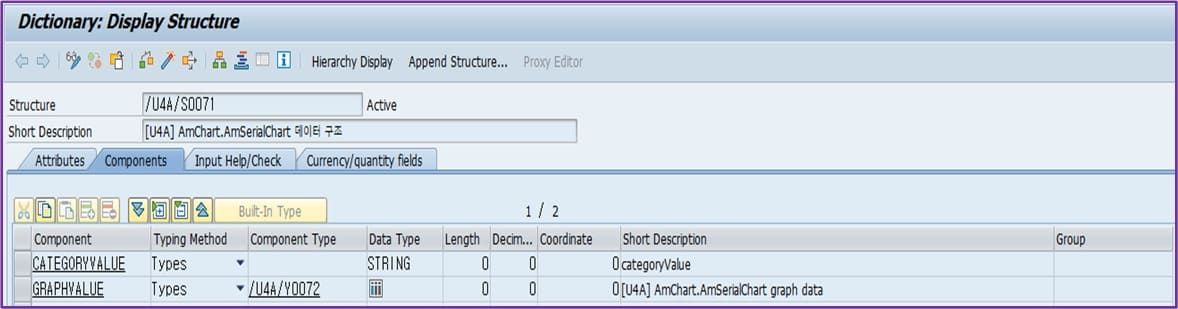

[ 첨부 ABAP SOURCE ( SET_CHART_DATA ) ]**¶

METHOD /U4A/IF_SERVER~HANDL_ON_INIT.

    DATA : LO_CHART TYPE REF TO /U4A/CL_UO99988,
           LT_FCAT  TYPE /U4A/CL_UO99988=>TT_FCAT,
           LS_FCAT  LIKE LINE OF LT_FCAT,
           LT_DATA  TYPE /U4A/Y0071,
           LS_DATA  TYPE /U4A/S0071,
           LS_GRAPH TYPE /U4A/S0072.

    --------------------------------------------------------------------

    LO_CHART ?= ME->/U4A/IF_SERVER~AR_VIEW->GET_UI_INSTANCE( I_ID = 'AMSERIALCHARTCOMPOSITE1' ).

    CHECK LO_CHART IS BOUND.

    *  Chart FieldCat 구성 .
    LS_FCAT-VALUEFIELD      = 'A01'.
    LS_FCAT-TYPE            = 'column'.
    LS_FCAT-FILLCOLORS      = 'blue'.
    LS_FCAT-FILLALPHAS      = '0.5'.
    LS_FCAT-TITLE           = 'test001'.
    LS_FCAT-LABELTEXT       = 'value'.
    LS_FCAT-LABELPOSITION   = 'middle'.
    LS_FCAT-COLOR           = 'pink'.
    LS_FCAT-SHOWVALUETEXT   = 'X'.
    LS_FCAT-FontSize        = '50'.
    LS_FCAT-LABELCOLORFIELD = 'A02'.
    LS_FCAT-DASHLENGTH    = 3.
    LS_FCAT-LINEALPHA     = 1.
    LS_FCAT-LINETHICKNESS = 5.
    APPEND LS_FCAT TO LT_FCAT.
    CLEAR LS_FCAT.

    *  Binding Field 값 구성 .
    LS_GRAPH-VALUEFIELD = 'A01'.             " ValueField Field명.
    LS_GRAPH-GRAPHVALUE = '50'.              " Value.
    APPEND LS_GRAPH TO LS_DATA-GRAPHVALUE.
    CLEAR LS_GRAPH.

    LS_GRAPH-VALUEFIELD = 'A02'.             " Label Color Field명.
    LS_GRAPH-GRAPHVALUE = 'red'.             " Color.
    APPEND LS_GRAPH TO LS_DATA-GRAPHVALUE.
    CLEAR LS_GRAPH.

    LS_DATA-CATEGORYVALUE = '2006'.          " 연도

    APPEND LS_DATA TO LT_DATA.
    CLEAR LS_DATA.

    LS_GRAPH-VALUEFIELD = 'A01'.            " ValueField Field명.
    LS_GRAPH-GRAPHVALUE = '60'.             " Value.
    APPEND LS_GRAPH TO LS_DATA-GRAPHVALUE.
    CLEAR LS_GRAPH.

    LS_GRAPH-VALUEFIELD = 'A02'.            " Label Color Field명.
    LS_GRAPH-GRAPHVALUE = 'blue'.           " Color.
    APPEND LS_GRAPH TO LS_DATA-GRAPHVALUE.
    CLEAR LS_GRAPH.

    LS_DATA-CATEGORYVALUE = '2007'.         " 연도.

    APPEND LS_DATA TO LT_DATA.
    CLEAR LS_DATA.

    LS_GRAPH-VALUEFIELD = 'A01'.            " ValueField Field명.
    LS_GRAPH-GRAPHVALUE = '70'.             " Value.
    APPEND LS_GRAPH TO LS_DATA-GRAPHVALUE.
    CLEAR LS_GRAPH.

    LS_GRAPH-VALUEFIELD = 'A02'.             " Label Color Field명.
    LS_GRAPH-GRAPHVALUE = 'green'.           " Color.
    APPEND LS_GRAPH TO LS_DATA-GRAPHVALUE.
    CLEAR LS_GRAPH.

    LS_DATA-CATEGORYVALUE = '2008'.          " 연도.

    APPEND LS_DATA TO LT_DATA.
    CLEAR LS_DATA.

    *  차트 Display .
    CALL METHOD LO_CHART->SHOW
      EXPORTING
        IT_FCAT = LT_FCAT    " 차트 필드 정보
        IT_DATA = LT_DATA    " 차트 데이터
*       IT_AXIS = IT_AXIS
*       IS_CATEGORY = IS_CATEGORY    " [U4A] AmChart.Category 구조
      .

ENDMETHOD.

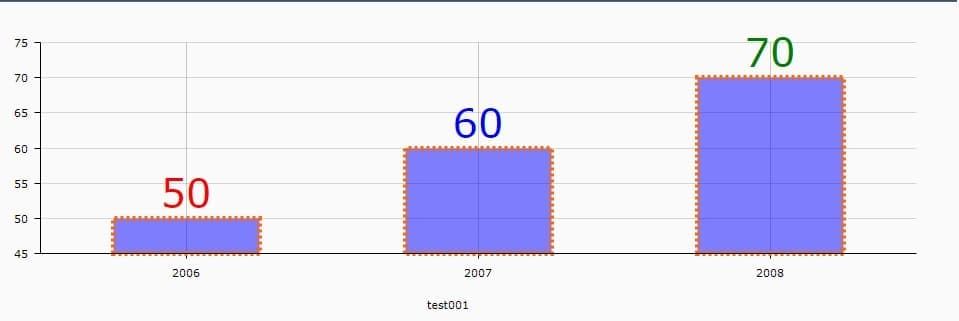

VlaueField 값을 'A01'이라는 Field명으로 설정한 후 값을 구성하고 LabelColor 값을 'A02'라는 Field명으로 설정한 후 값을 구성. 위 Image에서 각 연도에 해당하는 Value값과 Label Color가 각각 설정된 것을 확인.
